Монтаж металлочерепицы своими руками

Металлочерепица широко применяется для создания кровли простых двускатных крыш, так как правильно выполнить монтаж.


Металлочерепица широко применяется для создания кровли простых двускатных крыш. Материал получил распространение благодаря простоте укладки и небольшой цене. Покрытие выполняется из профилированных листов оцинкованной стали, сверху на них наносится полимерное покрытие, которые защищает кровлю от воздействия влаги, ультрафиолета и механических повреждений.

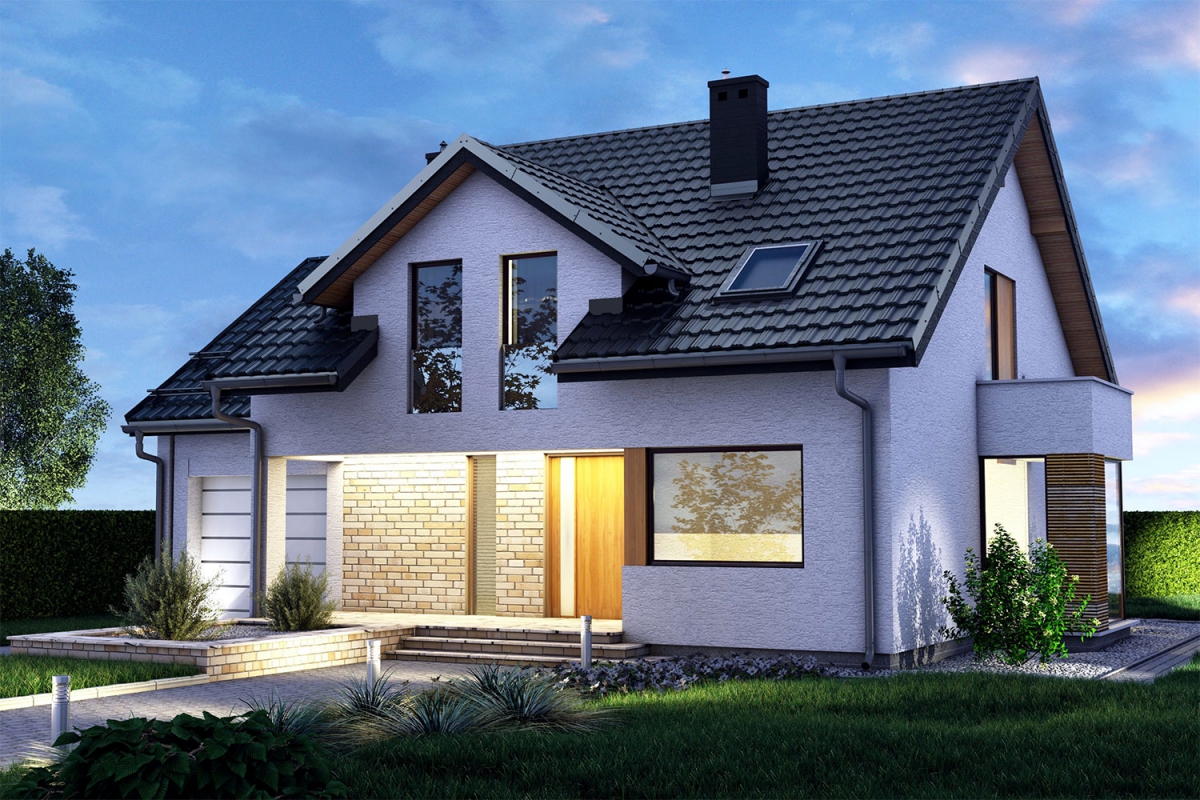

Крыша из металлочерепицы.Фото

Инструменты для монтажа

При работе с кровлей понадобиться перечень необходимых инструментов.

  • Электроножницы – инструмент для резки металла, по форме этим устройства похожи на болгарку. Режущий элемент представлен одним подвижным элементом и другим – неподвижным. Для резки металлочерепицы используются высечные электроножницы, так как рез ими можно начать из любого места и они не гнут профильные элементы

  • .

Электроножницы.Фото

Высечные электроножницы ускоряют работы по раскройке листового материала.

В качестве альтернативного варианта для раскройки металлочерепицы применяется дисковая пила.

  • Ножницы по металлу бывают прямыми, с правым или левым наклоном. Эти инструменты обладают меньшей производительностью, чем электрический инструмент. Они удобны, когда необходимо обрезать небольшой кровельный элемент.

Ножницы по металлу.Фото

Ножницы по металлу.

  • Насадка на дрель для резки металла может существенно ускорить работы по раскройке листового материала.
  • Шуруповерт используется для закручивания саморезов. Оснащается муфтой для регуляции скорости вращения, также некоторые модели имеют функцию реверса для раскручивания креплений.
  • Измерительные приборы – рулетки, линейки. Для разметки используется маркеры или карандаши. Для измерения шага обрешетки используется шаблон для обрешетки.
  • Полосогиб – инструмент для изменения изгиба листов металла, применяется для загибания различных крепежных элементов. Например, держателей для водостока.

Полосогиб.Фото

Устройство для загибания толстых металлических деталей – полосогиб.

Подготовительные работы

Перед непосредственной укладкой кровельного материала необходимо произвести ряд подготовительных работ. В первую очередь надо закрепить слой пароизоляционной пленки на стропильной системе. Пленка закрепляется на стропильных ногах с помощью скоб, которые устанавливаются строительным степлером, или гвоздями. С внутренней стороны крыши пленка фиксируется брусками, которые прибиваются поперек стропил. При установке пароизоляции не надо сильно натягивать покрытие, провисание должно составлять 12-21 мм. Для соединения двух листов используют двухсторонний скотч. Нахлест на пленке должен составлять не менее 155 мм.

После монтажа пароизоляции укладывается утеплитель, сверху он закрывается гидроизоляцией, на которую уже ставится обрешетка. По обрешетке уже производится разметка листов. Удобно, если металлочерепица будет целиком вписываться в крышу без раскройки.

Транспортировка и хранение

Особое внимание следует обратить на правильность перевозки черепицы. От геометрии листа сильно зависит простота работы с материалом и удобство укладки. Перевозить металлическую черепицу необходимо на ровном горизонтальном основании без перегибов. Чтобы снять металлочерепицу с настила, потребуется не менее двух человек. Переноску следует осуществлять аккуратно, избегая перегибов, в горизонтальном положении.

Схема переноски листов.Фото

Правильный способ переноски листов без перегибов.

Укладываются листы в равномерный штабель, высота которого не должна превышать 70 см. Чтобы листы плотно не прилегали друг к другу, между ними с помощью реек или досок делаются зазоры. В разных точках механическая нагрузка на лист должна быть одинаковой. При этом желательно сделать небольшой уклон, чтобы предохранить поверхность от влаги.

Хранение листов металлочерепицы.Фото

Хранение листов металлочерепицы.

Металлическая черепица может храниться в штабелированном состоянии до месяца. Для складирования материала лучше отвести сухое, проветриваемое помещение.

Создание обрешетки

Металлочерепица укладывается на обрешетку. Контробрешетка изготавливается из деревянных брусков сечением 50х50 мм. Располагают эти бруски вертикально от конька к скату. Сверху укладываются доски толщиной 25 мм и 100 мм шириной при шаге стропил 600 мм. Если шаг стропил составляет 900 или 1200 мм, то используются доски 30х100 мм.

Доски и бруски должны иметь влажность не более 20%, в противном случае материал может сильно изменить свою геометрию. Для укладки кровельной системы используются хвойные древесные породы. Подробнее о выборе деревянных брусков и досок читайте в статьях «Как выбрать брусок» и «Как выбрать доску».

Обрешетка и контробрешетка позволяют сформировать под кровлей вентилируемый зазор, который отделяет слои гидроизоляции и утеплителя от внешнего кровельного материала. Благодаря вентилируемому зазору избытки влаги удаляются из «кровельного пирога» и выходят из конька-аэратора или КТВ (кровельная точечная вентиляция).

Сочетание различных слоев в кровле называется «кровельным пирогом». Это особая последовательность материалов с различными свойствами. В понятие часто включают самые разнообразные элементы, при этом есть слои, которые присутствуют в большинстве случаев: пароизоляция, утеплитель, гидроизоляция, вентиляционный зазор, обрешетка, внешний кровельный материал. Об устройстве «кровельного пирога» читайте в статье «Устройство кровли».

  • Расстояние между досками обрешетки делается равным шагу металлочерепицы. Измерения необходимо производить от центральной части доски, чтобы крепежный элемент, который будет фиксировать лист на кровле, не пришелся в край доски.

Шаблон для обрешетки.Фото

Контроль шага обрешетки может производиться с помощью
специального устройства – шаблона для обрешетки.

Перед монтажом пиломатериалы необходимо покрыть антисептическими составами, чтобы защитить их от развития гнили и плесени.

  • Если длины доски не хватает для все поверхности крыши, то стыковка производится на брусках. Шов не должен провисать. При этом требуется производить монтаж досок вразбежку, чтобы не образовывался один вертикальный шов.
  • Для закрепления контробрешетки используются кровельные ершеные гвозди. Также дополнительно можно использовать крепление на саморезы.
Вентиляционный зазор не герметизируется и остается открытым для циркуляции воздуха внутри «кровельного пирога». При этом отверстие нужно закрыть с помощью специальной сетки, чтобы внутрь не проникали птицы, а также не попадала листва, пыль и другой мусор.
  • На коньках необходимо закрепить дополнительную доску обрешетки на каждом скате. При этом, если гидроизоляция хорошо пропускает пар, то на коньке делается нахлест гидроизолирующей пленки. Если гидроизолирующий материал обладает низкой паропропускной способностью, в коньке остается щель под последующий монтаж аэратора.

Раскройка листов металлочерепицы

При укладке листового материала не избежать процедур по резке. Для этих работ подойдет оборудование для резки металла: ножницы по металлу, ручная дисковая пила, электроножницы и др. Не рекомендуется использовать болгарку, так как она создает рваный край, на котором истощается полимерное покрытие и сгорает слой цинка. В будущем эти места становятся уязвимыми для коррозии, также использование такого способа раскройки может привести к потере гарантии.

Вырезание отверстий под вентиляцию.Фото

Вырезание отверстий под вентиляцию в листах металлочерепицы.

Угловые срезы проще производить по направляющей, в качестве которой можно использовать ровную доску. После раскройки весь мусор и стальная стружка удаляются с поверхности листа с помощью щетки. Место среза покрывается эмалевой краской. Также эта краска подойдет для ремонта небольших потертостей или царапин, которые могли появиться на покрытии материала после транспортировки.

Установка металлических планок

Планки, которые закрывают карнизы, фронтоны и примыкания, являются важными элементами кровли. Они защищают стропильную систему от намокания и обеспечивают герметичную стыковку листов между собой.

  • Планки ендовы – элемент, закрывающий ендовы от воздействия влаги. На ендовах устраивается сплошная обрешетка, поверх нее укладывается нижняя планка ендовы, после укладки листов металлочерепицы сверху укладывается слой планки ендовы верхней.

Планка ендовы на крыше.ФотоПланка ендовы на крыше.

  • Монтаж планок примыканий – наиболее ответственная работа, так как эти места часто протекают. Примыкания выполняются в тех местах, где кровля соприкасается с вертикальными плоскостями (со стеной другого этажа, дымоходной или вентиляционной трубой, декоративной башенкой и др.). Планки примыканий, как планки ендовы, тоже состоят из верхних и нижних элементов. Установка нижних планок осуществляется до монтажа листов металлочерепицы. Под нижнюю подводится специальная плоский элемент для стекания воды (галстук). Его направляют в ендову или к карнизу. На краях у планок примыкания имеются специальные выступы, которые вставляются в штрабу на вертикальной плоскости, затем этот элемент покрывают герметиком. После монтажа металлочерепицы укладываются верхние планки.

Оформление примыканий к дымоходной трубе.Фото

Оформление примыканий к дымоходной трубе.

Планки примыкания вокруг трубы устанавливаются в следующем порядке: нижняя, боковые, а потом - задняя.

Монтаж карнизной планки – перед этой операцией необходимо произвести разметку и установку крючьев-держателей для водосточного желоба. Держатели прикладывают к свесу и отмечают примерное место будущего сгиба. Чтобы вода не застаивалась в водосточном канале, желоб должен иметь уклон (3 мм на 1 м). При этом шаг держателей делают от 0,6м до 0,9м. Загиб производится с помощью полосогиба. Крючки крепят к доске обрешетки с помощью саморезов. Желоб монтируется с нахлестом на держателях. Под шов между двумя желобами устанавливают специальный соединительный элемент с гидроизолирующей прокладкой. Карнизная планка своим нижним краем должна заходить в желоб, чтобы вся вода стекала по ней в водосток. Второй край планки закрепляют на обрешетки с помощью саморезов. Край гидроизоляционной пленки крыши выводят из-под обрешетки и закрепляют на планке с помощью двухстороннего скотча.

Размещение карнизной планки и желоба водостока.Фото

Размещение карнизной планки и желоба водостока.

  • Установка планки конька производится после укладки листов. Конек бывает плоским, прямоугольным и полукруглым. На полукруглый дополнительно устанавливается заглушка для предотвращения попадания внутрь кровли птиц, мусора и воды. Конек крепится с помощью саморезов через одну волну. Под планку кладется уплотнитель. Нахлест коньковых планок должен составлять не менее 100 мм.
  • Фронтальная планка закрепляется на торцевой доске. Крепление осуществляется на саморезы 4,8х76 мм. Фронтальные планки тоже укладываются внахлест.

Укладка металлочерепицы

Монтаж листов металлочерепицы, начинают от края ската крыши. При использовании длинного материала, который сразу покрывает всю длину ската, горизонтальные стыки не потребуются. Карнизный свес должен составлять не менее 45 мм.

Сложности может вызвать подъем листов на крышу. На большую высоту подъем осуществляют с помощью ремней. Если от крыши до земли расстояние небольшое, то черепицу поднимают по лагам или бревнам. Подъем листов следует осуществлять вдвоем.

Подъем металлической черепицы по направляющим.Фото

Подъем металлической черепицы по направляющим.

  • Металлочерепицу прикрепляют к деревянной обрешетке на саморезы. Саморез должен иметь резиновую прокладку, чтобы вода не стекала по резьбе на обрешетку. Шляпку самореза окрашивают под цвет покрытия.
  • Крепление осуществляют в прогиб волны, при этом метизы закручивают через одну-две волны в шахматном порядке.
  • Монтаж листов начинают с левого или правого ската. При укладке с левого края, соседний лист кладется краем под предыдущий. Если монтаж производится справа, то каждый последующий лист кладется с нахлестом на предыдущий.
  • Если длина листа меньше ската, то сначала укладывается три листа нижнего ряда, затем три листа верхнего ряда.
Перемещать по кровле следует аккуратно. Для работы лучше использовать обувь на мягкой подошве.
  • Для установки элементов вытяжек и вентиляционных отверстий, в кровельном покрытии по шаблону вырезаются соответствующие отверстия. Рез производится ножницами по металлу или электроножницами. В отверстие устанавливается гидроизоляционная прокладка, она смазывается слоем герметика и закрепляется саморезами на обрешетке.
  • После завершения монтажа всех листов металлочерепицы и вентиляционных отверстий на поверхности кровли можно закрепить снегозадерживающие элементы. Их крепят к обрешетке болт-шурупами, под которые предварительно просверливаются отверстия. Между кронштейном и черепицей должен находится резиновый уплотнитель.
